CAXA 3D实体设计2022

CAXA 3D实体设计2022是一款用于三维实体设计的软件，平时做零件建模、装配设计、钣金、工程图和曲面造型都可以在这套工具里完成。软件提供了创新模式和工程模式两种建模方式，既可以用拖放、智能手柄和三维球快速搭结构，也能按参数化思路去改尺寸。里面还带了标准件库、动画渲染、测量工具、批量转换等功能，支持DWG、DXF、EXB等数据直接读写。新版本修复了一些已知问题，并对3D曲线编辑、草图弯曲等交互做了调整。

软件功能

1、零件设计

提供创新模式和工程模式两种几何建模方式，将创新模式的快速和简易性与参数化设计的灵活性和可控性相结合。既可以帮助用户快速构建3D模型，又能方便进行基于历史特征的全参数化设计，零件设计中的任何变化，都可以反映到装配模型和工程图文件中，确保数据的一致性和准确性。创新模式简单易用，可大幅提高建模速度，尤其在开发新产品时具有无与伦比的优势；工程模式是和大多数3D软件一样采用全参数化设计思想，模型修改更加方便。用户可根据个人习惯或具体的零件/装配设计的需要，两种建模方式单独使用或结合应用，可显著加快设计速度。

2、装配设计

快速方便的智能装配功能，通过设置附着点进行智能装配。结合设计元素库和参数化的变型设计功能实现参数化的智能装配，并确保每个零件的位置正确，大幅提高工作效率。支持零/部件的装配间隙检查、干涉检查、物理属性计算，机构运动状态的动态仿真检查，产品爆炸图的生成，及3D BOM的生成等。

3、三维标准件库及系列化零件设计

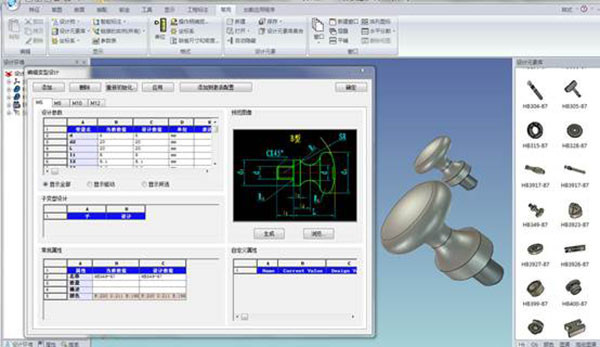

实体设计提供大量三维标准件，包括数以万计的符合新国标的2D零件库和构件库，轻触鼠标进行拖放，即可快速得到标准件。和第三方标准件库厂家合作在网上免费提供提供了国内外知名企业的3D零件库供用户下载使用。此外，可利用参数化与系列件变型设计的机制，轻松地进行系列件参数化设计。

4、钣金设计

提供强大的钣金图素库，以及丰富的压形和冲裁图素库，提供草图编辑、钣金裁剪、封闭角处理、用户板材设定和钣金自动展开计算等功能。支持放样钣金、冲压钣金工具、实体转钣金、冲孔折弯、折弯切口等功能，并且支持在展开、折叠两种状态下进行钣金设计。

5、动画、渲染

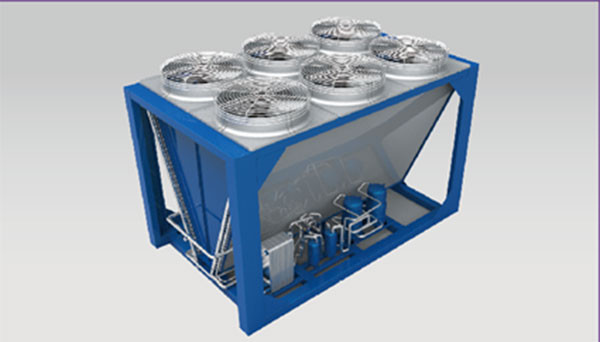

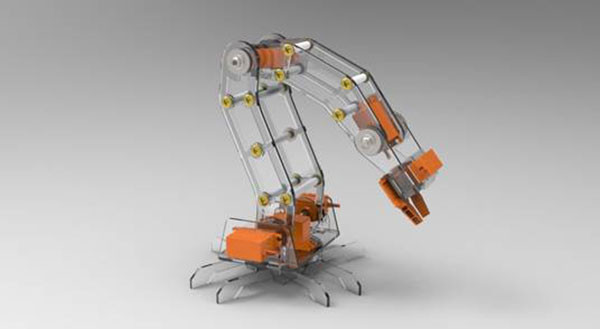

使用CAXA3D实体设计内置的专业动画、渲染模块可以生成用于营销和包装的照片级效果图，通过动画编辑器可以快速的生成装配、爆炸和运动模拟动画，为销售、客服、培训、技术支持和制造等领域的客户提供所需的对应资料。专业级的动画仿真功能，助您轻松制作各种高级的装配/爆炸动画、约束机构仿真动画。帮助您更全面的了解产品在真实环境下如何运转，最大程度降低对物理样机的依赖，从而节省构建物理样机及样机试验的资金和时间，缩短产品上市周期。

6、工程图

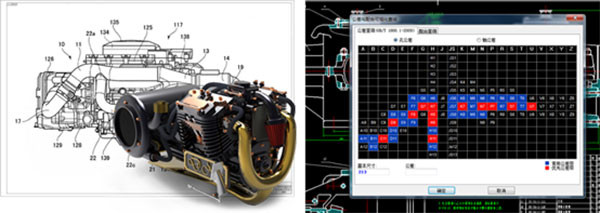

用户在三维设计环境中就可直接读取工程图数据，使用熟悉的2D界面强大的功能绘制工程图，并在其中创建、编辑和维护现有的 DWG/DXF/EXB 等数据文件。工程师可自由使用丰富的符合新国标的参数化标准零件库和构件库。支持多文件BOM的导入、合并、更新等操作；支持3D和2D数据相互直接读取，而不再需要任何中间格式的转换或数据接口；支持定制符合国标的二维工程图模板。

7、曲面造型及处理

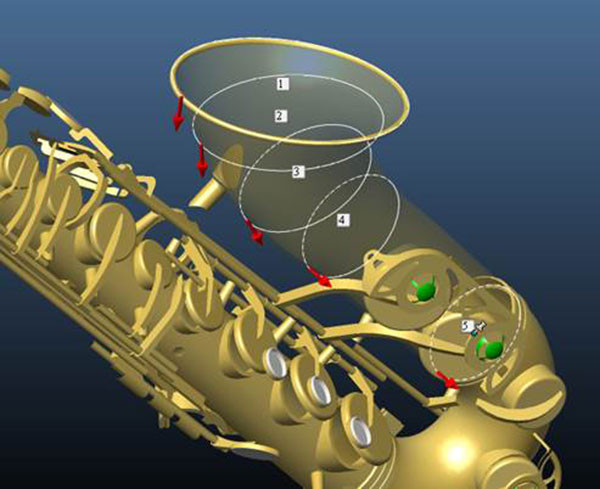

多样的曲面造型及处理方式。提供了包括网格面、多导动线放样面、导动面、直纹面、拉伸面、旋转面、偏移面等曲面生成功能，以及曲面延伸、曲面搭接、曲面过渡、曲面裁剪、曲面补洞、还原裁剪面、曲面加厚、曲面缝体等曲面编辑功能，能够实现各种高品质复杂曲面及实体曲面混合造型的设计要求。

软件优势

1、双模式设计适合不同习惯的设计人员，新手可以用创新模式上手，熟悉参数化的人也能按工程模式继续做。

2、大装配模式配合轻量化加载，在打开大型装配体时只读取当前需要的数据，能支撑十万个零件的设计。

3、工程图部分集成了CAXA电子图板，三维和二维可以在同一环境里处理，DWG、DXF、EXB数据不用来回转换。

软件描述

1、刚开始做设计时，可以先新建零件并选择建模方式，再用拖放、三维球或者草图去搭基本形状，后面再补尺寸和特征。

2、装配环节可以调用标准件库里的零件，通过附着点放到对应位置，完成后做干涉检查和运动仿真，确认结构有没有问题。

3、需要出图时可以直接从三维模型生成二维工程图，也能用内置的动画和渲染模块做装配、爆炸或运动模拟动画。

软件特色

1、零件设计里可以用创新模式快速搭模型，也能切换到工程模式做全参数化设计，修改尺寸后装配和工程图会跟着更新。

2、装配设计支持通过附着点做智能装配，零件位置能自动对应，还能检查间隙、干涉和物理属性，并生成爆炸图与3D BOM。

3、软件里带了三维标准件库和系列化零件设计，拖放鼠标就能调用常用件，也方便做同一类零件的参数化变型。

软件亮点

1、三维球工具在模型变换时比较实用，旋转、移动和定位都能通过它完成，很多复杂操作不用反复切命令。

2、拖放式操作和智能手柄让建模更直接，鼠标拖拽设计元素时可以捕捉棱边、面、顶点、孔和中心点。

3、新版本增加了测量工具改进、3D曲线编辑面板和批量转换，草图弯曲等地方的交互也做了调整。

软件点评

CAXA 3D实体设计2022是一款把三维建模、装配、钣金、工程图和曲面处理放在一起的设计软件，实际用的时候可以从零件设计开始，再往装配和出图方向走。软件里的创新模式适合快速搭结构，工程模式则方便后面改尺寸和建立参数关系。装配设计中可以调用标准件、检查干涉并生成爆炸图和BOM，工程图部分还能直接读写DWG、DXF、EXB。钣金、动画渲染和曲面造型也有对应工具，平时做产品设计、整理装配结构或者输出图纸时都能找到相应入口。
